معايير تصميم قوالب حقن البلاستيك

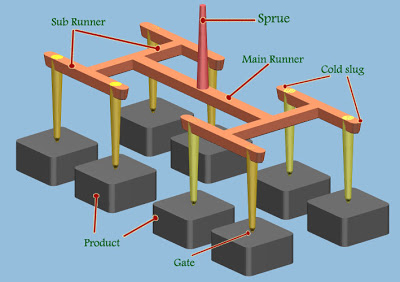

الممر هو القناة الأولى لحقن البلاستيك في القالب. يمر معظم البلاستيك من خلاله، ثم إلى تجويف القالب وقلبه. لذلك، يجب ألا يؤثر موضع الممر على مظهر المنتج، بل يجب أن يتوافق مع تصميمه.

عند استخدام قالب بوابة دبوسية، يجب أن تحتوي صفيحة الممر الساخن على بئر خبث. يجب أن يكون قطر مدخل الممر أقل من 3 مم، وأن يكون مصممًا على الجزء الخلفي من الصفيحة الأمامية. يجب أن يكون المقطع شبه منحرف أو نصف دائري. علاوة على ذلك، يجب تصميم الطول بشكل معقول، ويجب تقصير العملية قدر الإمكان لضمان جودة التشكيل، وتقليل مساحة المقطع العرضي، وتقصير وقت التعبئة والتبريد. يتم تصنيع توصيات المقطع العرضي هذه آليًا، ولا يُنصح بالتصنيع اليدوي. عند معالجة الممر المشقوق، يجب أن يكون هناك امتداد في الطرف الأمامي كنقطة تغذية باردة. يجب تصنيع البوابة وفقًا للمواصفات. يحتوي قضيب السحب على مشبك عكسي وانتقال سلس، مما يمنع حدوث أي خطأ في التركيب.

عند تصميم بوابة فرعية، يجب أن تكون البوابة فوق القضيب العلوي خالية من أي انكماش سطحي. يجب أن يكون تصميم المادة سهل الإزالة، وأن يكون مظهر المنتج خاليًا من علامات البوابة، وألا تكون هناك أي بقايا مواد في تركيب المنتج. يُغذى نظام المجرى ببوابة موزة، ويجب نيترة الحشوة المكونة من جزأين لضمان صلابتها.
