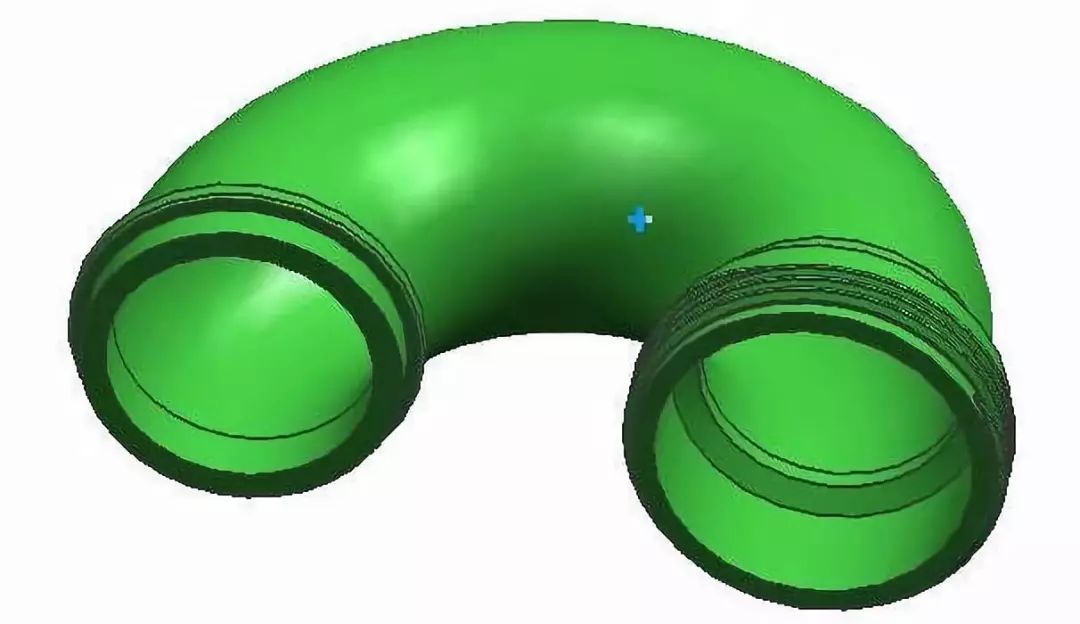

تعتبر منتجات نوع الأنابيب أيضًا شائعة نسبيًا، والعديد من مصممي القوالب لا يفهمون مبدأ سحب قلب القوس، اسمحوا لي أن أشارككم.

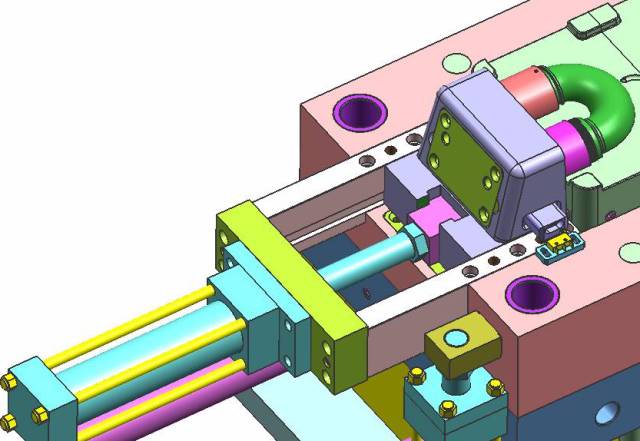

بسبب الشوط الطويل نسبيًا لسحب قلب القوس، يلزم سحب قلب أسطوانة الزيت، كما هو موضح في الشكل أدناه

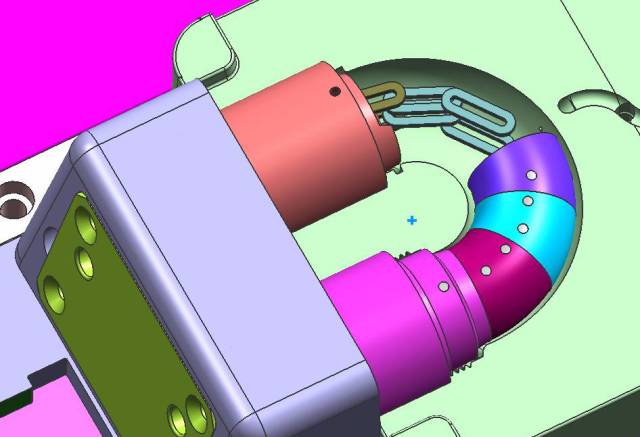

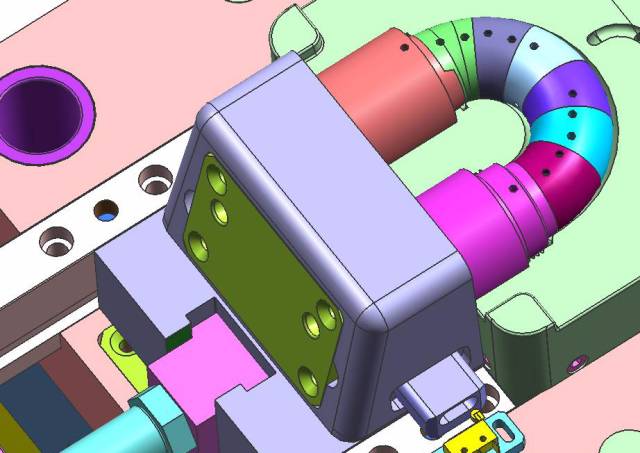

بالنسبة لسحب قلب القوس، يجب تقسيم إدخال المنزلق إلى عدة قطع، ويتم سحب القلب على طول قوس المنتج أثناء سحب القلب، كما هو موضح في الشكل التالي.

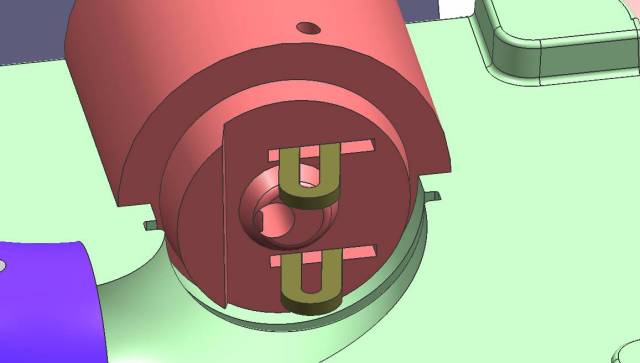

يتم توصيل أجزاء المنزلق بمفاتيح القفل ووضعها باستخدام الدبابيس، كما هو موضح في الشكل التالي :

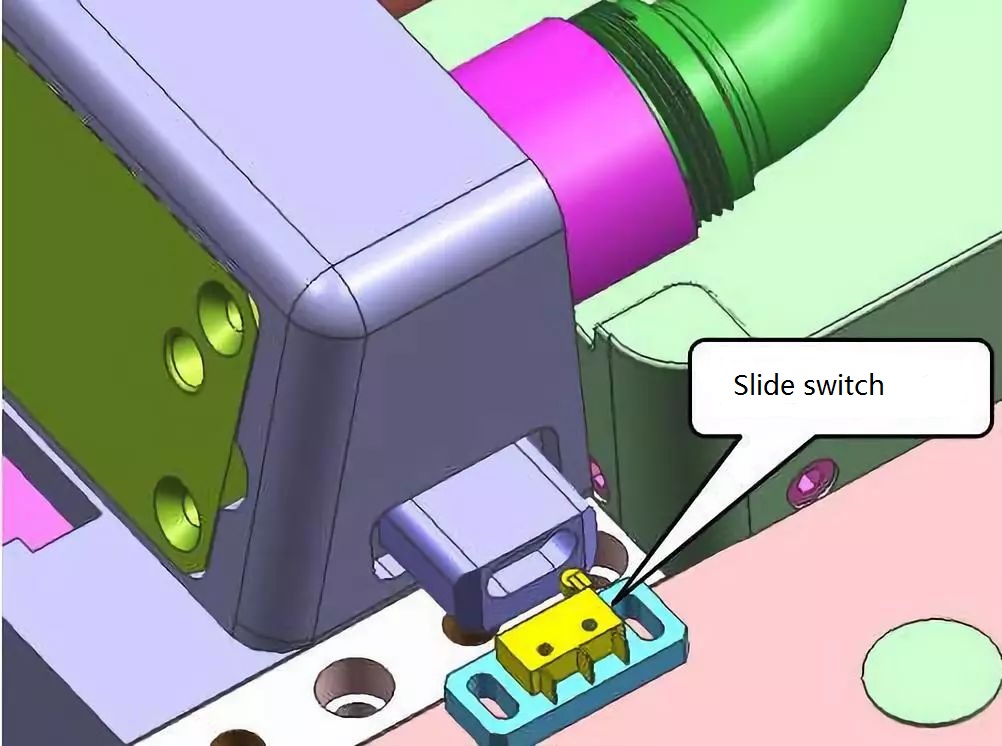

يجب تجنب موضع مفتاح الالتقاط في إدخال المنزلق لتجنب التداخل بين مفتاح الالتقاط وإدخال المنزلق عند رسم القلب في قوس، كما هو موضح في الشكل التالي.

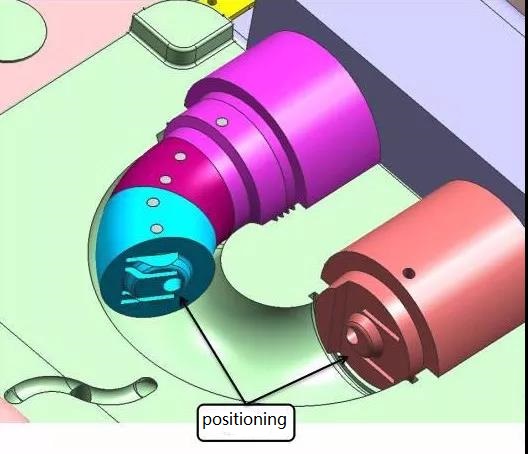

يجب وضع أجزاء المنزلق لتسهيل تثبيت القالب بسلاسة دون حدوث سوء محاذاة، كما هو موضح في الشكل التالي
