نعلم جميعًا أن المنتجات تحتوي على انحناء. عادةً ما يتم رفع الانحناء الداخلي للمنتج بواسطة رافعة، بينما يتم رفع الانحناء الخارجي للمنتج بواسطة منزلق. عندما لا يمكن استخدام الانحناء الداخلي للمنتج كرافعة، ما الهيكل الذي نستخدمه؟

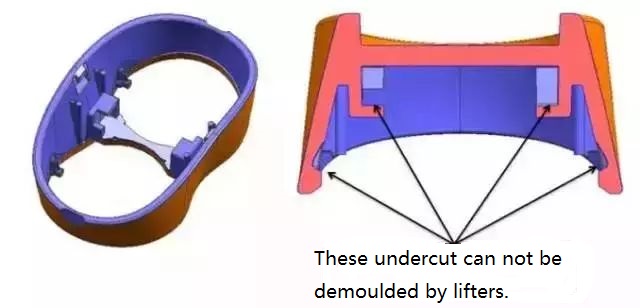

كما هو موضح أدناه:

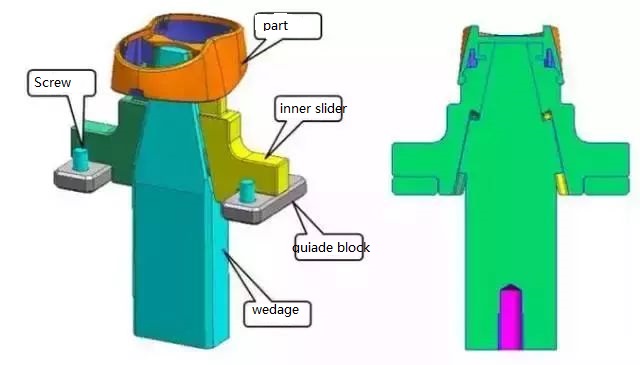

عند استخدام هذا النوع من المنتجات، لا يُمكن استخدام رافعة، بل يُمكن الاعتماد فقط على سحب نواة المنزلق الداخلية. تتكون آلية سحب نواة المنزلق الداخلية من منزلق داخلي، وإسفين، وكتلة توجيه.

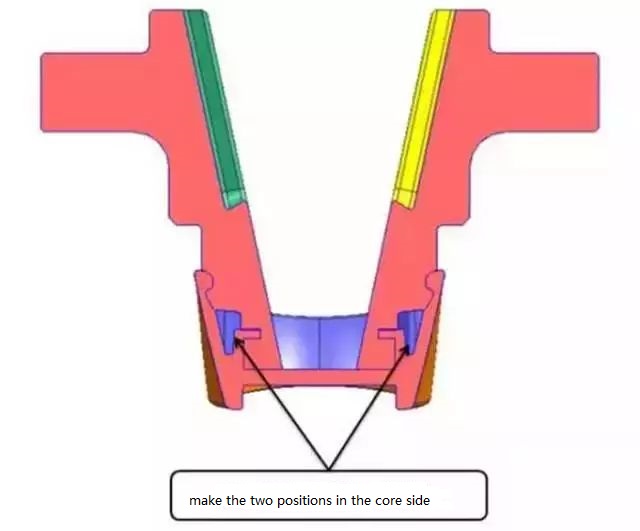

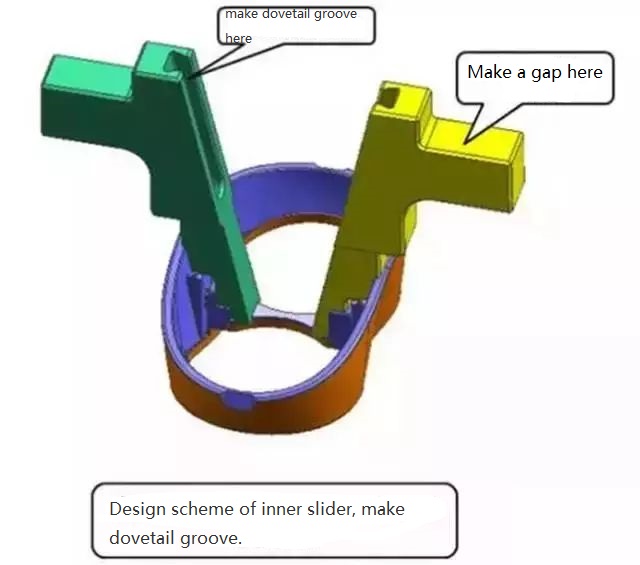

مخطط تصميم المنزلق الداخلي

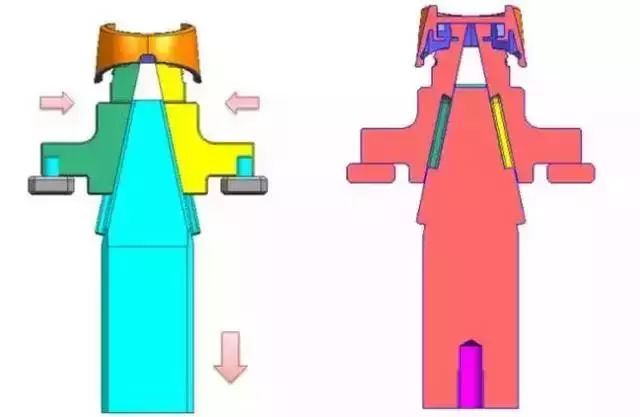

مبدأ حركة آلية المنزلق الداخلي:

(1) لهذا النوع من آلية الانزلاق الداخلية، يجب إضافة صفيحة دعم أسفل الصفيحة B، ويجب أن تكون الصفيحة B وصفيحة الدعم قابلتين للفتح. يتم تثبيت الإسفين على صفيحة الدعم.

(2) أولاً، تُفتح الصفيحة أ والصفيحة ب، وبعد الفتح لمسافة معينة، تُفتح الصفيحة ب والصفيحة الداعمة. يتم التحكم في مسافة الفتح بواسطة برغي حدّي. عند تثبيت الإسفين على الصفيحة الداعمة، يتحرك الإسفين في اتجاه السهم، وينشأ أخدود ذيل السنونو بين المنزلق الداخلي والإسفين. بفضل تأثير أخدود ذيل السنونو، ينزلق المنزلقان الداخليان للداخل (في اتجاه السهم)، وينفصلان عن الجزء السفلي، ويكتمل سحب اللب.
